Angebot über eine Altfenster-Zerkleinerungs-Anlage "GTA/FRP"

Funktionsbeschreibung:

  • Die Anlage besteht aus einem stabilen Förderelement mit Kettenantrieb und speziellen Mitnehmerleisten zum Transport der Fensterflügel durch ein Schlagwerk. Die Leistung des Schlagwerkes der GTA kann für Verbundglas nachgerüstet werden.

  • Die Entglasung des Fensters erfolgt innerhalb eines Schlagwerkgehäuses. Die Energie des patentierten Schlagwerkes reicht für Einfachglas und Isolierglas und ist für Verbundglas umrüstbar.

  • Der Glasbruch fällt in einen werkseitigen Container oder Kippcontainer bzw. auf ein Transportband

  • Die entglasten Fenster - mit gering im Falz verbliebenen Glasbruchstücken - werden im weiteren Prozeß über den Auswurf der GTA in die FRP gefördert und dort längsseits zu "Rahmenlatten" (Kanteln) gepreßt. Diese werden anschließend entnommen und können in einem Container platzsparend gestapelt werden. (bis zu 75% Platzersparnis)

  • Unserer nachrüstbarer Spezialshredder FRZ ermöglicht, die Rahmenlatten aus der FRP direkt weiterzuverarbeiten. Dadurch werden die verschiedenen Einzelmodule GTA, FRP u. FRZ nur durch eine Person bedienbar. (1-Mann-Bedienung)

  • Unsere Anlagen werden in der Lackierung RAL 5012, die Schlagwerkelemente und die elektrischen Aggregate in RAL 9002, die Transportelemente (Spezial-Mitnehmer) in verzinkter Ausführung und verwendete Bleche (Trichter, Aufgabe) aus hochwertigem Edelstahl geliefert.

Technische Daten:

Motorleistungen:

GTA/FRP

400 V, 16 A, 5,1 kW

Gewichte:

GTA

2.750 kg


FRP

1.700 kg

Leistungsmerkmale GTA / FRP

Das Fensterglas kann Einfachglas oder Verbundglas sein.
Fensterglas aus Sicherheitsglas kann nicht verarbeitet werden.

Die Anlage GTA / FRP ist für Holzfenster ausgelegt, PVC- und Alu-Fenster können aber ebenfalls entglast werden.

Folgende Fenster- bzw. Fensterflügelabmessungen können in der GTA / FRP verarbeitet werden:

Fenster der Größe von bis zu max. 2200 mm x 1750 mm (Länge x Breite) und einer Höhe bei einseitigen Beschlägen von bis zu max. 150 mm (einschließlich Beschläge), bei Beschlägen beidseitig von bis zu max. 180 mm Gesamthöhe. An der GTA-Eingabe nach unten ragende Beschläge dürfen ein Höhe von bis zu max. 90 mm besitzen. Beschläge sollten jedoch möglichst vorher entfernt werden!

Die einzelnen Fensterkanteln können eine Breite von bis zum max. 100 mm und eine Stärke von max. 130 mm besitzen. Fensterkanteln in nicht gerader Ausführung (Rundbögen) dürfen hierbei eine Radiushöhe von max. 150 mm nicht überschreiten. (s. Abb. u.)

Rahmenteiler innerhalb des Fensterrahmen können eine Stärke von bis zu max. 25 mm x 25 mm besitzen. Größere Rahmenteiler müssen vorher entfernt werden.

Fensterflügel innerhalb von Fensterrahmen müssen ebenfalls vorher entnommen werden. Für die Abmessungen von Fensterflügeln gelten die oben genannten Maße der Fensterabmessungen.

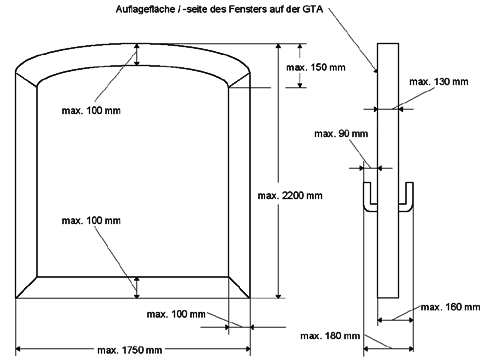

Abb.: Fenstergrößenabmessungen

Die Anlage ist für den Einschichtbetrieb konzipiert und ergibt je nach Fenstergröße einen durchschnittlichen Durchsatz von ca. 300 - 500 Fensterflügel pro Tag mit der werkseitigen Einstellung (GTA ca. 4,0  m/min) und entsprechender Logistik des Betreibers (im Einschichtbetrieb).

Die Gewährleistung beträgt 6 Monate, ausgenommen sind Verschleiß- und Elektroteile.

Preis der Anlage:

Pos.

St.

Bezeichnung

1

1

Glastrennanlage (GTA) und
Fensterrahmenpresse (FRP)

2

1

verstärkte Mitnehmerleisten bei der GTA

3

1

Kippcontainer für Glas unterhalb der GTA
für Gabelstablerbetrieb, wahlweise Austragsband

4

1

Ersatzteilpaket








Gesamtpreis incl. Transport, Montage und Einweisung
zzgl. MwSt.





auf Anfrage

Zahlungsbedingungen:  Zahlung innerhalb von 14 Tage netto

1/3 bei Auftragsbestätigung gegen Anzahlungsrechnung
1/3 nach Meldung der Lieferbereitschaft
1/3 nach Inbetriebnahme

Liefertermin:

4 - 6 Wochen nach schriftlicher Bestellung und technischer Klarstellung.

(Zum Entladen benötigen Sie einen Kran für 2 to. Soll die Anlage in einer Halle aufgestellt werden, beachten Sie bitte, daß die Torhöhe mindestens 4 m beträgt.
Eine weitere Voraussetzung ist, daß die Maschine auf einem ebenen Fußboden mit entsprechender Tragfähigkeit aufgebaut werden kann.)

Wir hoffen, daß Ihnen dieses Angebot zusagt und wir würden uns freuen, von Ihnen diesen Auftrag zu erhalten. Für weitere Fragen steht Ihnen unser Geschäftsführer Herr Achterkerke gerne zur Verfügung.
